1  Parallélisme

2  Pourquoi le parallélisme?

• Les microprocesseurs, les machines ne sont presque plus ``séquentielles''
• Les systèmes d'exploitation (UNIX...) font tourner en permanence des dizaines de tâches au moins
• Pour des raisons d'efficacité de calcul en temps et en mémoire, de plus en plus de programmes sont parallélisés (historiquement, chez les numériciens)
• Certains problèmes sont intrinsèquement parallèles ou distribués (grandes bases de données: transactions simultanées! etc.)

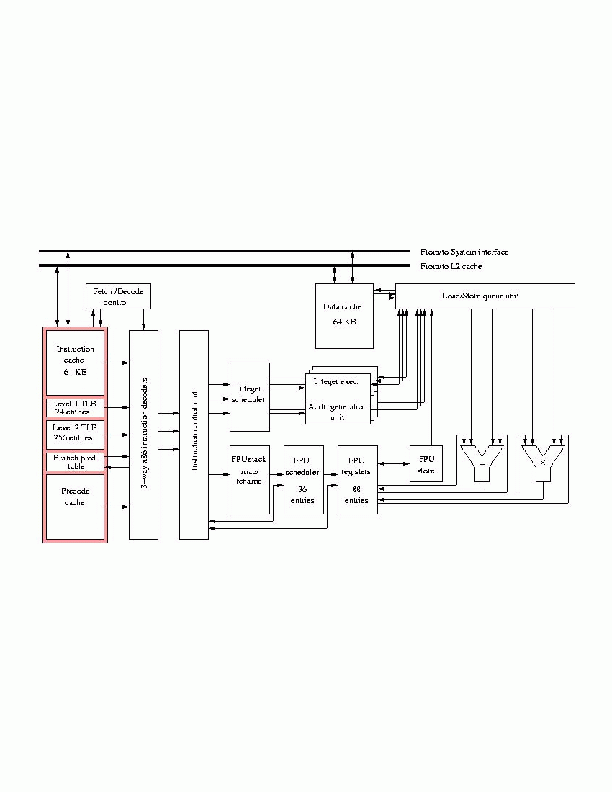

3  Au niveau d'un microprocesseur (Athlon)...

4  Au niveau d'une machine...

5  Au niveau d'un réseau de machines...

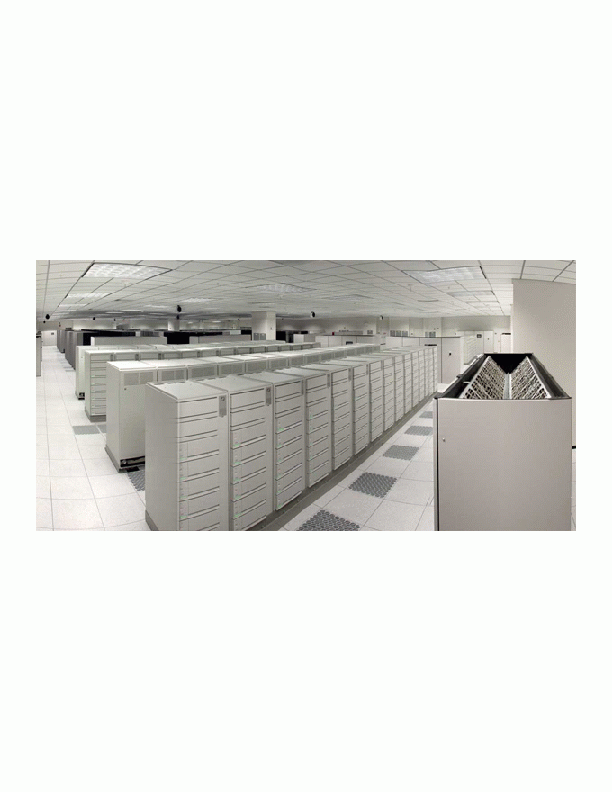

6  La machine numéro 1 actuellement...

7  Mais subtil à programmer...

• Nouvelles primitives (® programmation)
• Nouveaux types de bugs, dans la coordination des tâches (® sémantique mathématique); exemple académique (trois philosophes qui dînent):




• Difficulté d'atteindre les performances crêtes (® algorithmique)

8  Programme

• Un peu d'architecture parallèle,
• Les ``threads'' en JAVA
• Les ``nouveaux'' problèmes liés au parallélisme (problème de coordination, exclusion mutuelle, points morts etc.)
• L'algorithmique parallèle de base
• L'ordonnancement de tâches
• Au delà du multitâche (``clusters'' de stations, distribution etc.)

9  Organisation

• Complémentaire du cours système (...avec une intersection non vide!)
• Cours suivis de TPs et de TDs (utilisation des threads JAVA)

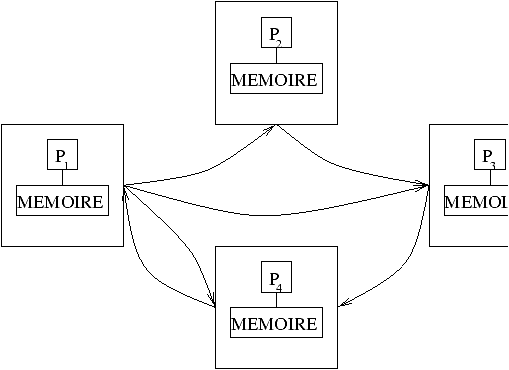

• Ecrit+Miniprojets
• Voir par exemple le cours de l'année dernière:

  http://www.enseignement.polytechnique.fr/profs/informatique/

  Eric.Goubault/ParaI.html

10  Plan de ce cours en particulier

• Introduction
• Modèles du parallélisme, une première approche
• Architectures Parallèles et Distribuées, quelques exemples
• Compléments JAVA (extraits du cours de Didier Rémy)
• Threads JAVA

11  Introduction

12

• Résolution numérique d'équations aux dérivées partielles, par exemple,
  • prévisions météorologiques,
  • essais aérodynamiques (simulations),
  • ...
• Cryptographie (décrypter des messages DES),

• Bases de données réparties (réservation aérienne...),
• ...

13  Taxonomie de Tanenbaum:

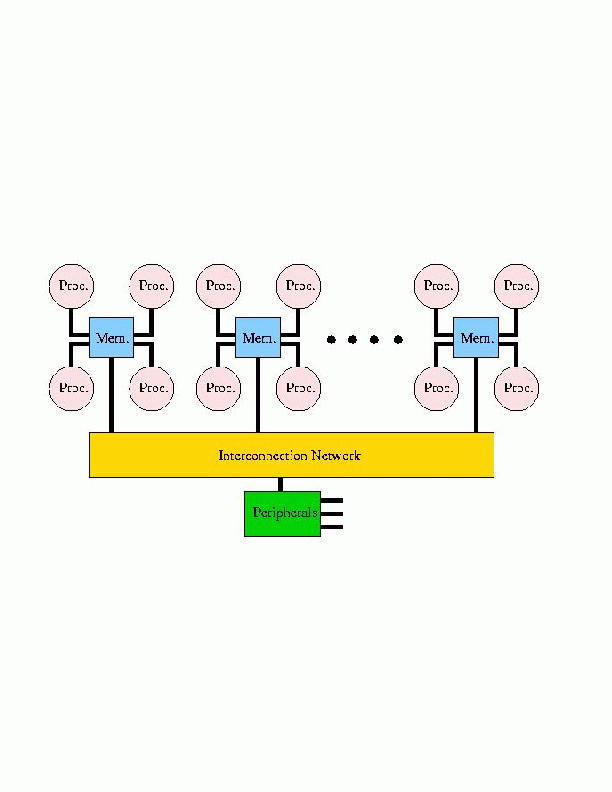

14  Taxonomie de Tanenbaum (1):

15  Exemple

int A[100];
...
for (i=1;100>i;i++)
   A[i]=A[i]+A[i+1];

16  Taxonomie de Tanenbaum (2):

• (1) Parallèle (Connection Machine)

• (2) Systolique

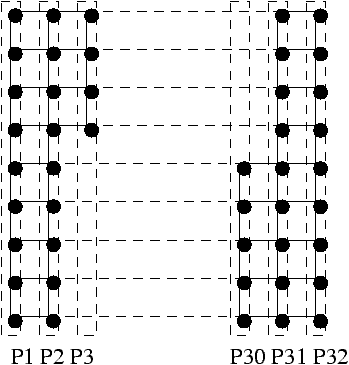

17  Exemple

       INTEGER I,A(32,1000)
CMF$   LAYOUT A(:NEWS,:SERIAL)
       ...
       FORALL (I=1:32,J=1:1000)
     $    A(I:I,J:J)=A(I:I,J:J)+A(I:I,(J+1):(J+1))

18  Exemple

19  Taxonomie de Tanenbaum (3):

20  Exemple

FOR  i:=1 to n DO
   R(a+b*i):=A(a'+b'*i)+B(a''+b''*i);

21  Exemple

22  Taxonomie de Tanenbaum (4):

• (1) Mémoire partagée (Sequent)

• (2) Mémoire locale + réseau de communication (Transputer, Connection Machine, local, par réseau d'interconnexion) - Système réparti

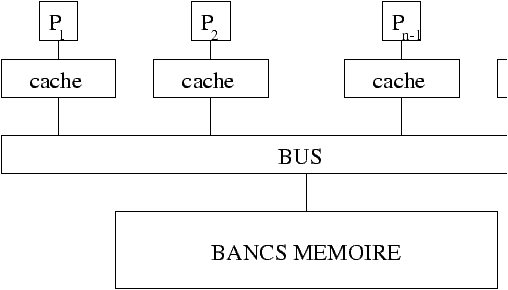

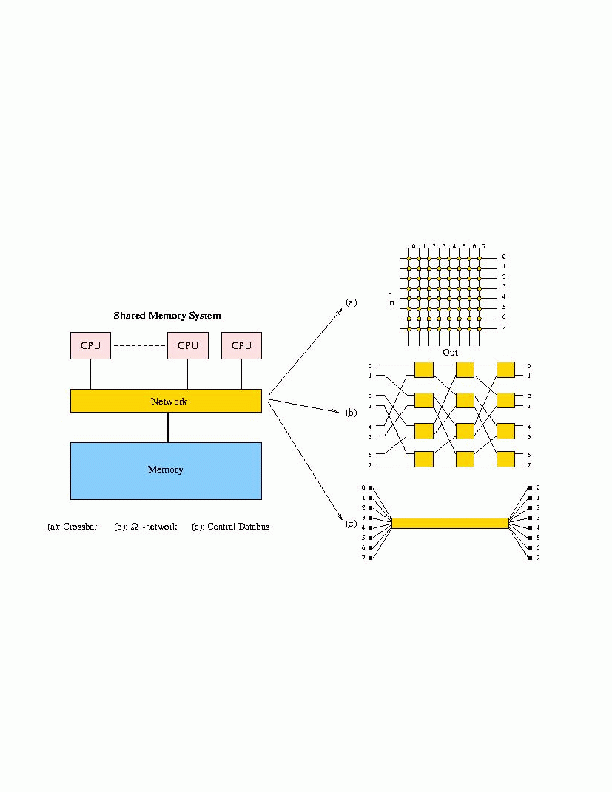

23  Mémoire Partagée

24  Mémoire Partagée

• Barrières de synchronisation,
• Sémaphores : deux opérations P et V.
• Verrou (mutex lock) : sémaphore binaire qui sert à protéger une section critique.
• Moniteurs : construction de haut niveau, verrou implicite.

25  Machine distribuée

26  Machine distribuée

• Appel de procédure distribuée (RPC) :
  • réponse synchrone
  • réponse asynchrone
• Envoi/Réception de message asynchrone (tampon de taille limitée ou non); active polling ou gestion à l'arrivée par une procédure handler.
• Envoi/Réception de message synchrone : rendez-vous.
• Mélange des deux derniers cas.

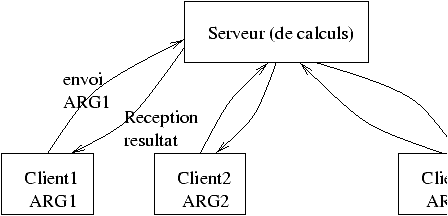

27  Exemple -- Clients/Serveurs

28  Remarques

29  Programmation parallèle:

• (1) Language séquentiel: le compilateur parallélise (Fortran...),

• (2) Constructions parallèles explicites (Parallel C, Occam...)

30  Constructions parallèles explicites

• Création de parallélisme,
  • Itération simultanée sur tous les processeurs (FOR parallèle de Fortran),

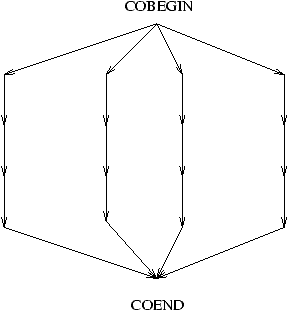

  • Définition d'un ensemble de processus (COBEGIN),
  • Création de processus (FORK de Unix)
• Contrôle du parallélisme,
  • Synchronisation (Rendez-vous d'Ada),
  • Passage de messages (synchrones/asynchrones, broadcast,...),
  • Section critiques (gestion de la mémoire partagée),
  • Stopper une exécution parallèle (COEND, WAIT d'Unix)

31  Processus (MIMD)

• sa propre pile de données,
• son compteur ordinal,
• éventuellement sa mémoire locale

32  Constructions parallèles explicites (suite):

33  Constructions parallèles explicites (suite):

• X dit à Y: ``Donne moi ton nom et je te dirai le mien''. Y dit la même chose à X. Ceci est une situation d'interblocage.
• X et Y veulent tous deux utiliser un objet. X est plus rapide qu'Y et obtient régulièrement l'utilisation de cet objet avant Y qui ne l'obtient jamais. On dit que Y est en situation de famine.

34  Constructions parallèles explicites (suite):

35  La Connection Machine-5

• De 32 à 65536 noeuds qui chacun comporte,
  • un processeur Sparc (32 MHz, 22 Mips, 5 MFlops)
  • 4 unités vectorielles (32 MFlops chacune) pour les opérations flottantes
  • 4 bancs mémoire de 8 Mo de DRAM
• Réseau d'interconnexion en arbre gras (hypercube), entre voisins on a: bande passante: 20 Mo/s, latence: 5 µs
• Entrées/Sorties en parallèle à un système de disques, bande passante: 33 Mo/s, latence: 75 ms

36

37  CM-5

• mode SIMD: CM Fortran (sous-ensemble de Fortran 90 et instructions spécifiques d'organisation des données en parallèle), C*
• mode MIMD: de même mais en utilisant la librairie CMMD de passage de messages (on retrouve des ordres similaires dans PVM)

38  Cray T3E

• De 16 à 2048 noeuds comprenant chacun,
  • un DEC Alpha EV5 (600 MFlops)
  • de 64 Mo à 2 Go de mémoire vive
• Un réseau d'interconnexion en tore 3D (bande passante de 2 à 128 Go/s). Entrées sorties par un réseau en double anneau (allant dans des sens inverses), ``GigaRing''

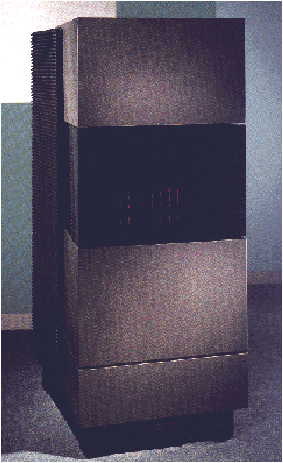

39  CRAY T3E

40  CRAY T3E

• langages: Fortran 90, C et C++ (compilateurs optimisants)
• mode MIMD en utilisant la ``Cray Message Passing Toolkit'' supportant PVM, MPI (passage de messages) ou la ``Shared Memory Library'' (le CRAY T3E est organisé logiquement en mémoire partagée même si physiquement ce n'est pas le cas)
• mode SIMD en utilisant Fortran 90, CRAFT ou HPF

41  IBM SP2

• Chaque noeud est constitué d'un processeur RS/6000 soit à 120 MHz (``thin node'' -- 480 MFlops) avec 256Mo de mémoire vive et 1,8 Go de mémoire disque, soit à 135 MHz (``wide node'' -- 540 MFlops) avec 1 à 2 Go de mémoire vive.
• Communication par passage de messages à travers un réseau cross-bar à deux niveaux; bande passante de 150Mo par seconde.
• Fonctionne en MIMD avec PVM ou MPI
• Fonctionne en SIMD avec HPF (High Performance Fortran)

42  Réseaux de stations

43  Architectures hybrides

44  Réseau de machines sous PVM

• librairie C (et Fortran) de communication par passage de messages développée au ``Oak Ridge National Laboratory''
  (http://www.netlib.org/pvm3)
• composé d'un processus ``démon'' pvmd3 et de bibliothèques d'interfaçage (libpvm3.a et libgpvm3.a pour le C)

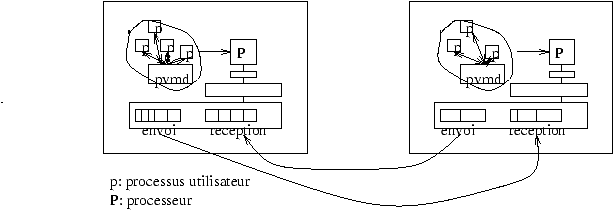

45  Réseau de machines sous PVM

46  La machine PVM

• pvmd3 est un processus UNIX qui contrôle les processus utilisateurs au sein d'une application PVM et qui coordonne les communications entre les machines qui composent la machine PVM
• un démon pvmd3 par ordinateur et par utilisateur de la machine PVM qui maintient la configuration globale et locale de la machine PVM
• chaque machine (et architecture) doit avoir son propre pvmd3

47  La machine PVM

• créer et détruire des processus,
• gérer des tampons de communication, envoyer, recevoir (point à point ou par broadcast) des messages (de façon synchrone ou asynchrone),
• synchroniser des processus (par barrières de synchronisation)
• connaître l'état de la configuration de la machine PVM et pour la modifier (dynamiquement)

48  La machine PVM

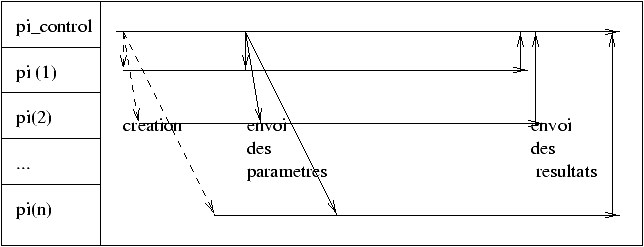

49  Calcul de Pi

50  Calcul de Pi

51  Flôt de contrôle

52  Threads JAVA

• Concept répandu mais annexe dans d'autres langages de programmation (C ou C++ par exemple),
• Concept intégré dans JAVA (mais aussi ADA)
• Thread = ``Thread of Control'', processus léger etc.
• un Thread est un programme séquentiel, avec sa propre mémoire locale, s'exécutant en même temps, et sur la même machine virtuelle JAVA, que d'autres threads
• communication à travers une mémoire partagée (ainsi que des méthodes de synchronisations)

53  Utilité des threads

• Plus grande facilité d'écriture de certains programmes (extension de la notion de fonction)
• Systèmes d'exploitation
• Interfaces graphiques
• Ordinateurs multi-processeurs (bi-pentium etc.)

54  Création

• on peut configurer Proc, par exemple lui associer une priorité,
• on peut l'exécuter en invoquant la méthode start du thread,

55  Exécution

• start() va à son tour invoquer la méthode run du thread (qui ne fait rien par défaut)
• C'est possible par exemple si on définit Proc comme une instance d'une sous-classe de Thread, dans laquelle on redéfinit la méthode run.
• Les variables locales sont des champs de cette sous-classe.

56  Complément JAVA: les classes

 class Point {
   int x; int y = 0;
   Point (int x0) { x = x0; }
   void bouge () { x = x + 1; } }

• de variables (x), qui peuvent être introduites avec une valeur par défaut.
• de constructeurs (Point), dont le corps est de type void; un constructeur est reconnu au fait que son nom est le même que celui de sa classe et que son type de retour n'est pas indiqué.
• de méthodes (bouge) dont le corps est arbitraire.

57  Les constructeurs

58  This

 class Point {
   int x = 0;
   Point () { }
   Point (int x0) { x = x0; }
   void bouge () { x = x + 1; }
   void bouge_bouge () { this.bouge(); this.bouge(); }
 }

59  L'héritage

 class Bipoint extends Point {  int y;
   Bipoint () { }
   Bipoint (int x0, int y0) { super(x0); y = y0; }
   void bouge () { super.bouge (); y = y + 1; }
 }

60  La surcharge

• Les constructeurs de classe et les méthodes sont surchargés.
• Les constructeurs de classes ne sont pas hérités.
• Les méthodes sont héritées. Ainsi, l'ensemble des définitions d'une méthode m dans une classe A est l'ensemble des définitions de m dans la classe A et dans la classe parente.
• Lorsqu'une sous-classe redéfinit une méthode présente dans la classe parente avec le même type, la nouvelle définition cache (override) la précédente. Sinon elle ne fait que la surcharger.

61  Exemple

class Compte extends Thread {
   int valeur;

   Compte(int val) {
      valeur = val;
   }

   public void run() {
      try {

62

         for (;;) {
            System.out.print(valeur + " ");
            sleep(100);
         }
      } catch (InterruptedException e) {
           return;
        }
   }

   public static void main(String[] args) {
      new Compte(1).start();
      new Compte(2000).start();
   }
}

63  Exécution

> java Compte
1 2000 2000 1 1 1 1
^C
>

64  Remarques

• Les entiers valeur sont distincts dans les deux threads qui s'exécutent. C'est une variable locale au thread.
• Si on avait déclaré static int valeur, cette variable aurait été partagée par ces deux threads (durée de vie=celle des threads).
• Si on avait déclaré Integer valeur (``classe enveloppante'' de int), cette classe aurait été partagée par tous les threads et aurait une durée de vie éventuellement supérieure à celle des threads

65  Complément JAVA: les exceptions

• Les exceptions sont des objets qui sont créés lors d'erreurs, que l'on peut récupérer et traiter dans une section de code dédiée,
• Quand le programme détecte une situation anormale, il lève une exception, ``Throw'',
• Qui peut être capturée dans un bloc d'essai ``try ... '',
• Et récupérée pour traitement dans un bloc ``catch(...) ... ''.

66  Arrêt

• méthode stop() (dangereux et n'existe plus en JAVA 2),
• méthode sleep(long) (suspension du thread pendant un certain nombre de nanosecondes)

67  Mais...

• Pas d'héritage multiple en JAVA, donc on ne peut pas hériter de Thread et d'une autre classe en même temps,
• Il est alors préférable d'utiliser l'interface Runnable.

68  L'interface Runnable

• L'interface Runnable représente du code exécutable,
• Elle ne possède qu'une méthode, public void run();
• Par exemple la classe Thread implémente l'interface Runnable.
• Mieux encore, on peut construire une instance de Thread à partir d'un objet qui implémente l'interface Runnable par le constructeur: public Thread(Runnable target);

69  Complément JAVA: Interfaces et implémentations

 interface Printable {
   void print (); }

• L'interface Printable n'est pas une classe. Elle n'a pas d'implémentation propre. Mais l'interface peut être implémentée (ie. respectée) par différentes classes.
• Une classe peut implémenter plusieurs interfaces.

   class Printable_point extends Point implements Printable {
     Printable_point () { super(); }
     public void print () { System.out.println(x); } }


70  Utilisation

• effectue des vérifications de typage.
• déclare le type des objets de la classe A un sous-type du type de l'interface I.
• Cela permet par exemple, de voir tous les objets imprimables avec un type commun Printable et de leur envoyer des messages.
• La relation de sous-typage Une classe ne peut hériter que d'une seule classe, mais elle peut simultanément implémenter une ou plusieurs interfaces.
• La relation d'héritage est un arbre, mais la relation de sous-typage est un graphe (treillis)

71  Le sous-typage

• Une déclaration de classe class A extends B implements B1, ... Bk déclare un nouveau type A, et le déclare sous-type de B et de chaque Bi.
• Une déclaration d'interface interface A extends B1, ... Bk déclare un nouveau type A, et le déclare sous-type de chaque Bi.
• La relation de sous-typage est fermée par reflexivité et transitivité.

72  Les casts

• Le cast d'un objet change son type statique, mais ne change pas sa représentation (valeur dynamique).
• Un cast se note (A) (v) où A est le type cible et v l'argument.
• Lorsque le type statique de v est un sous-type de A, alors le cast est statique, et il réussit toujours.
• Lorsque le type statique de v est un sur-type de A, alors il est possible que le type dynamique de v soit en fait plus précis et un sous-type de A. Le cast est autorisé, mais il nécessite un test à l'exécution qui peut échouer.
• Tout cast qui peut réussir à l'exécution est permis.

73  Les conversions

• Un cast (conversions) effectue une conversion de type explicite.
• Certaines conversions de types sont implicites. Par exemple, une affectation d'une valeur à une variable de type A effectue une conversion implicite vers le type A pourvu que la valeur soit un sous-type de B. Les conversions implicites ne peuvent pas échouer à l'exécution.
• Les règles de conversion sont complexes (voir The Java Language Specification pour une description complète...)

74  Exemple

class Compte implements Runnable {
   int valeur;

   Compte(int val) {
      valeur = val;
   }

   public void run() {
      try {
         for (;;) {
            System.out.print(valeur + " ");
            sleep(100);
         }

75  Exemple

      } catch (InterruptedException e) {
           return;
        }
   }

   public static void main(String[] args) {
      Runnable compte1 = new Compte(1);
      Runnable compte2 = new Compte(2000);
      new Thread(compte1).start();
      new Thread(compte2).start();
   }
}

76  Déterminer la terminaison d'un thread

• isAlive() renvoie un booléen indiquant si un thread est encore vivant (après que start() se soit exécuter, et avant la fin normale ou imposée par stop()),

77  Déterminer la terminaison d'un thread

• void join() (comme sous Unix) attend la terminaison d'un thread.
• Egalement: void join(long timeout) attend au maximum timeout millisecondes.
• Par exemple:

  public class ... extends Thread {
     ...
     public void stop() {
        t.shouldRun=false;
        try {
           t.join();
        } catch (InterruptedException e) {}   } }


78  Nommer les threads

• void setName(String name) nomme un thread: utile essentiellement pour le debugging (toString() renvoie ce nom)
• String getName() renvoie le nom du thread.

79  Informations sur les threads

• static Thread currentThread() renvoie la référence au Thread courant c'est-à-dire celui qui exécute currentThread(),
• static int enumerate(Thread[] threadArray) place tous les threads existant (y compris le main() mais pas le thread ramasse-miettes) dans le tableau threadArray et renvoie leur nombre.
• static int activeCount() renvoie le nombre de threads.

80  Exemple

class Compte3 extends Thread {
   int valeur;

   Compte3(int val) {
      valeur = val;
   }

   public void run() {
      try {
         for (;;) {
            System.out.print(valeur + " ");
            sleep(100);
         }

81

      } catch (InterruptedException e) {
           return; } }

   public static void printThreads() {
      Thread[] ta = new Thread[Thread.activeCount()];
      int n = Thread.enumerate(ta);
      for (int i=0; i<n; i++) {
         System.out.println("Le thread "+ i + " est
                            " + ta[i].getName());
      } }

   public static void main(String[] args) {
      new Compte3(1).start();
      new Compte3(2000).start();
      printThreads(); } }

82  Exécution

% java Compte3
1 2000 Le thread 0 est main
Le thread 1 est Thread-2
Le thread 2 est Thread-3
1 2000 1 2000 1 2000 1 2000 2000
1 1 2000 2000 1 1 2000 2000 1 1
2000 2000 1 1 2000 2000 1 1 2000
2000 1 1 2000 2000 1 1 ^C
%

This document was translated from L^AT_EX by H^EV^EA.
